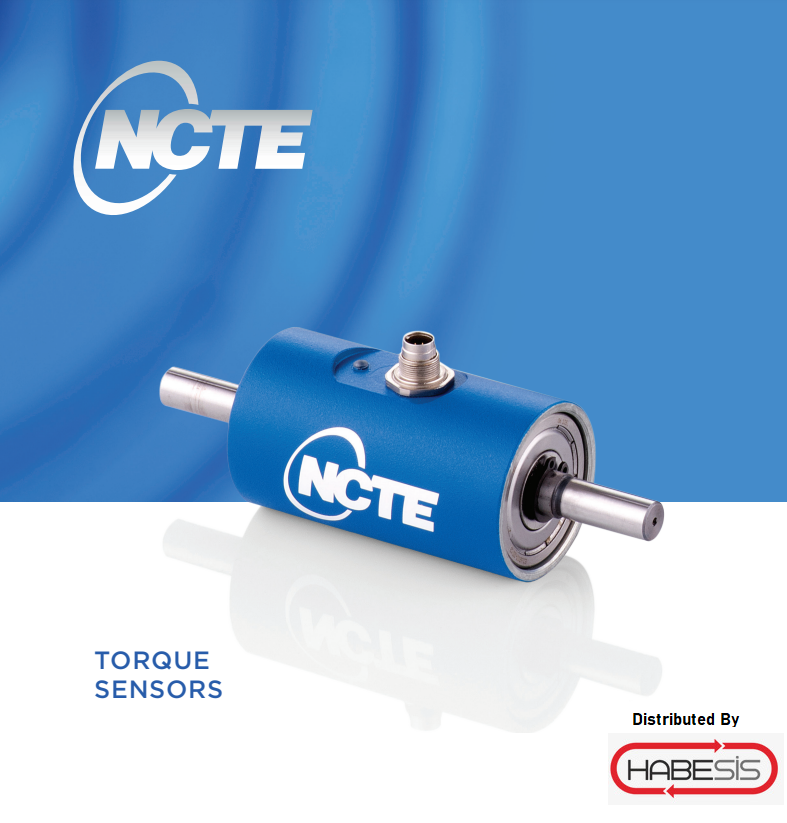

NCTE

NCTE, e-bisikletlerde, makinelerde, araçlarda, tıbbi ekipmanlarda, rüzgar türbinlerinde ve diğer birçok endüstriyel uygulamada tork, kuvvet, kesme ve bükülmeyi ölçen sensörler geliştirir, üretir ve pazarlar. Manyetoelastik teknolojimiz tamamen temassız çalışır, son derece güvenilirdir ve bakım gerektirmez.

TEST TEZGAHINDA MAKSİMUM GÜVENİLİRLİK

Yüksek hızlar, karmaşık yük toplulaştırmaları, yağlı ortam koşulları ve genellikle güçlü bir şekilde dalgalanan sıcaklıklar, bir test donanımının yalnızca aşırı hassasiyetle değil,

aynı zamanda çok sağlam bir şekilde çalışmasını sağlar. Güvenilir ve hassas tork sensörlerimiz bunu başarmaya yardımcı olur.

NCTE 2000 SERİSİ TORK SENSÖRLERİ

AÇIKLAMA

Ölçüm aralığı

(Nm) Seri 2100



2100 SERİ:

Kare şaft (5m kablo ve kalibrasyon sertifikası dahil)





2.5

5

7.5

15

60

140

400



AÇIKLAMA

Ölçüm aralığı

(Nm) Seri 2200

2200 Serisi:

Yuvarlak şaft (5m kablo ve kalibrasyon sertifikası dahil)





2.5

5

7.5

17.5

75

175

250

500



SİPARİŞ SEÇENEKLERİ



TİP

AÇIKLAMA

SİPARİŞ SEÇENEKLERİ





2100 Serisi (Kare mil) ve 2200 (Yuvarlak mil) için analog çıkış

VOLTAJ ÇIKIŞ: ±10 V

A1

VOLTAJ ÇIKIŞ: ±5 V

A2

VOLTAJ ÇIKIŞ: 0-10 V

A3

VOLTAJ ÇIKIŞ: 0-5 V

A4







2000 SERİSİ AKSESUARLAR



Aksesuar Tipi

Açıklama Sipariş Seçenekleri



Sensor Braketi

Art. Nr. 400006081





2.5-17.5 Nm





-



Sensor Braketi

Art. Nr. 400006082





60-250 Nm





-

NCTE Okuma Birimi (Tüm NCTE sensörleri ile çalışır)



Art. Nr. 400010005





Tüm Ölçüm Aralıkları





-





Yedek Kablo 5m





Art. Nr. 400006001





-






  Kaplinler Serisi 2000






Kapling Tip



Kullanım Yeri



D2 max

44 mm Çapa Kadar Somun Başına Ek Ücret

44 mm Bor’dan fazla Somun Başına Ek Ücret

KB2/45-41-9-D2

2000 – D9

16

-

-

KB2/100-47-9-D2

2000 – D9

25

-

-

KB4C/18-59-9-D2

2000 – D9

25,4

-

-

KB4C/80-78-14-D2

2000 – D14

42

-

-

KB4C/200-83-19-D2

2000 – D19

45

-

-

KB4C/300-94-19-D2

2000 – D19

60

-

-

KB4C/500-100-25-D2

2000 – D25

70

-

-



NCTE 2300 SERİSİ TORK SENSÖRLERİ



AÇIKLAMA

ÖLÇÜM  (Nm)

2300 SERİSİ

Yuvarlak Şaft (5m kablo ve kalibrasyon sertifikası dahil)







0.5

               1

2.5

               5

10

20

50

100




  SİPARİŞ SEÇENEKLERİ






Tip

Açıklama

Sipariş Seçenekleri



Açı sensörü

Açı sensörü olmadan

0

Açı sensörü 360 CPR

1



Analog Çıkış

Voltaj Çıkışı: 0-10 V

A

Akım Çıkışı: 4-20 mA

S



Dijital çıkış (isteğe bağlı)

USB dahil NCTE Yazılımı ve 2,8 m kablo

U

CAN-Bus

C

Şaft Tipi

Kilit taşlı yuvarlak mil

0

EN 60529’a göre koruma sınıfı

IP 50

0



2300 SERİSİ İÇİN AKSESUSARLAR



Aksesuar Tip

Açıklama

Sipariş Opsiyonları

Sensör Braket (1 Nm)





Art. Nr. 400006081





-





NCTE Okuma Birimi (Tüm NCTE sensörleri ile çalışır)









Tork sensörü girişi: Gerilim çıkışı 0-5 V ve 0-10 V

Art. Nr. 400010005



A



Tork sensörü girişi: akım çıkışı 4-20 mA Art. Nr. 400010006





S



Yedek Kablo 5m



Art. Nr. 999999101



-



Yedek Kablo 10m



Art. Nr. 400015021



-



5m yerine 10m kablo



Art. Nr. 400015021





Yedek Kablo USB 2.8m



Art. Nr. 400015020



-

Kablin Tipi







Kullanım Aralığı



Tork Nm



D2 max





KB2/15-26-8-D2

2300 – D8

1

10



KB2/45-41-9-D2

2300 – D9

2,5

18



KB2/100-47-9-D2

2300 – D9

5

25



KB2/100-47-9-D2

2300 – D9

10

25



KB4K/40-46-9-D2

2300 – D9

20

25,4



KB4K/80-55-15-D2

2300 – D15

50

30



KB4K/200-60-15-D2

2300 – D15

100

35







NCTE 3000 SERİSİ TORK SENSÖRLERİ



Açıklama

Ölçüm Aralığı (Nm)

3000 SERİSİ (5m kablo ve kalibrasyon sertifikası dahildir.)





50

100

250

500

1.000

2.000




  Sipariş Seçenekleri






Tip

Açıklama

Sipariş Seçenekleri



Açı Sensörü

Açı Sensörü Hariç

0

Açı Sensörü 360 CPR

1



Analog Çıkış

Voltaj Çıkış: 0-10 V

A

Akım çıkış:

4-20 mA

S





Şaft Tipi

Kilit taşlı yuvarlak şaft



0

Kare mil (yalnızca

50/250/1000 Nm)



1

EN 60529’a göre koruma sınıfı



IP 50



0



3000 SERİSİ AKSESUARLAR





Aksesuar Tipi



Açıklama



Sipariş seçenekleri



NCTE Okuma Birimi (Tüm NCTE sensörleri ile çalışır)







Tork sensörü giriş: Voltaj çıkış 0-5 V and 0-10 V

Art. Nr. 400010005



A

Tork sensörü giriş: akım çıkış 4-20 mA Art. Nr. 400010006



S



Yedek Kablo 5m



Art. Nr. 400007011



-



3000 Serisi Kaplinler



Coupling Type





Used for





D2 max



44 mm Çapa Kadar Somun Başına Ek Ücret



44 mm Çaptan Fazla Somun Başına Ek Ücret

KB4C/60-67-15-D2

3000/4000

– D 15

32

-

-

KB4C/150-78-15-D2

3000/4000

–D15

42

-

-

KB4C/300-94-19-D2

3000/4000

–D40

85

-

-

KB4C/300-94-25-D2

3000/4000

–D25

60

-

-

KB4C/500-100-25-D2

3000/4000

–D25

70

-

-

KB4/1400-168-40-D2

3000/4000

–D40

80

-

-



NCTE 4000 SERİSİ TORK SENSÖRLERİ



Açıklama

Ölçüm Aralığı (Nm)



Seri 4000 (5m kablo ve kalibrasyon sertifikası dahil)





50

100

250

1.000



SİPARİŞ SEÇENEKLERİ



TİP

AÇIKLAMA

SİPARİŞ SEÇENEKLERİ



Açı Sensörü

Açı Sensörü Hariç

0

Açı Sensör 360 CPR

1



Analog çıkış

Voltaj çıkış: 0-10 V

A

Akım çıkış: 4-20 mA

S







Şaft Tipi

Kilit taşlı yuvarlak şaft



0

Kare mil (yalnızca 50/250/1,000 Nm)



1

EN 60529’a göre koruma sınıfı



IP 50



0




  4000 SERİSİ AKSESUARLAR






AKSEUSAR TİPİ

AÇIKLAMA













Sipariş Seçenekleri



NCTE Okuma Birimi (Tüm NCTE sensörleri ile çalışır)





Tork sensörü giriş: Voltaj çıkış 0-5 V and 0-10 V

Art. Nr. 400010005



A

Tork sensörü giriş: akım çıkış

4-20 mA Art. Nr. 400010006



S

Yedek Kablo

 5m



Art. Nr. 400007011



-



4000 Serisi Kaplinler



Kaplin Tipi





Kullanım





D2 max



44 mm Çapa Kadar Somun Başına Ek Ücret



44 mm Çaptan Fazla Somun Başına Ek Ücret

KB4C/60-67-15-D2

3000/4000

– D 15

32



-



-

KB4C/150-78-15-D2

3000/4000

–D15

42



-



-

KB4C/300-94-19-D2

3000/4000

–D40

85



-



-

KB4C/300-94-25-D2

3000/4000

–D25

60



-



-

KB4C/500-100-25-D2

3000/4000

–D25

70



-



-

KB4/1400-168-40-D2

3000/4000

–D40

80



-



-



NCTE 5000 SERİSİ TORK SENSÖRLER



Description

Ölçüm aralığı (Nm)





5000 SERİSİ SENSÖRLER(5m kablo ve kalibrasyon sertifikası dahil)





10.000









> 10.000

Talep üzerine





Talep üzerine





SİPARİŞ SEÇENEKLERİ



TİP

Açıklama

SİPARİŞ SEÇENEKLERİ



Açı Sensör

Açı sensörü hariç

0

Açı sensörü 60 CPR

1



Analog output

Voltaj çıkış: 0-10 V

A

Akım çıkış: 4-20 mA

S



Dijital çıkış (opsiyonel)

USB dahil NCTE Yazılımı ve 2,8 m kablo

U

CAN-Bus (sadece hız

sensör)

C

EN 60529’a göre koruma sınıfı

IP 50

0

Koruma sınıfına göre

EN 60529’a göre

IP 65

I


5000 SERİSİ TORK SENSÖR AKSESUARLARI



Aksesuar Tipi

Açıklama

Sipariş Seçenekleri



NCTE Okuma Birimi (Tüm NCTE sensörleri ile çalışır)







Tork sensörü giriş: Voltaj çıkış 0-5 V and 0-10 V

Art. Nr. 400010005



A

Tork sensörü giriş: akım çıkış

4-20 mA Art. Nr. 400010006



S



Yedek Kablo 5m



Art. Nr. 400012015



-



Yedek Kablo USB 2.8m/ 12 Kutup



Art. Nr. 400012009



-



NCTE 7000 SERİSİ TORK SENSÖRÜ



Açıklama

Ölçüm Aralığı (Nm)



7000 Serisi

(5m kablo ve kalibrasyon sertifikası dahil)









3.000



5.000

İstenen tork aralığı için özelleştirilmiş kalibrasyon

5.000



SİPARİŞ SEÇENEKLERİ



TİP

AÇIKLAMA

SİPARİŞ SEÇENEKLERİ



1. mil ucu

NCTE-Flanş (cıvata çemberi 138 mm, 8 x M12 ile)

0

Özelleştirilmiş

X





2. mil ucu

NCTE-Flanş (cıvata çemberi 138 mm, 8 x M12 ile)

0

Customized

X







Açı veya hız sensörü

Açı sensörü hariç

0

Açı sensörü 360 CPR (yalnızca IP 50 ile)

1

Açı sensörü 1 CPR

2

Açı sensörü 60 CPR

3



Analog çıkış

Voltaj çıkış: 0-10 V

A

Akım çıkış: 4-20 mA

S





Dijital çıkış ( opsiyonel)

USB dahil NCTE Yazılımı ve 2,8 m kablo

U

CAN-Bus (not with angle sensor)

C

Ters çıkış sinyali

Tüm çıkış sinyalleri ters çevrilir

I

EN 60529’a göre koruma sınıfı

IP 50

0

Koruma sınıfına göre

EN 60529’a göre

IP 65

1



7000 SERİSİ AKSESUARLAR



ÜRÜNL



Açıklama

Sipariş Seçenekleri

NCTE Okuma Birimi (Tüm NCTE sensörleri ile çalışır)







Tork sensörü giriş: Voltaj çıkış 0-5 V and 0-10 V

Art. Nr. 400010005



A

Tork sensörü giriş: akım çıkış

4-20 mA Art. Nr. 400010006



S











NCTE flanş sensörleri için ek flanşlar

400012-ATM224 PTO mili 6

dişler (1 3/4’’)

Sanat. No. 400012069



1

400012-ATM220 PTO mili 6

dişler (1 3/8’’)

Sanat. No. 400012065



3

400012-ATM226 PTO mili 20

dişler (1 3/4’’)

Sanat. No. 400012071



5

400012-ATM222 PTO mili 21

dişler (1 3/8’’)

Sanat. No. 400012067



7











NCTE flanş sensörleri için ek burçlar

400012-ATM225 PTO burcu 6

dişler (1 3/4’’)

Sanat. No. 400012070



2

400012-ATM221 PTO burcu 6

dişler (1 3/8’’)

Sanat. No. 400012066



4

400012-ATM227 PTO burcu 20

dişler (1 3/4’’)

Sanat. No. 400012072



6

400012-ATM223 PTO burcu 21

dişler (1 3/8’’)

Sanat. No. 400012068



8



Yedek Kablo 5m



Art. Nr. 400012015



-



Yedek USB Kablosu 2,8 m/ 12 Kutup



Art. Nr. 400012009



-



GÖSTERİM KİTİ



Akseusar Tipi

Açıklama





Gösteri Kiti Temel

NCTE logolu mavi bavul
Standart sensör 2300-2.5-0-AU-0-0
NCTE yazılımı ile USB Bellek
USB Kablosu 8 Pol Serisi 2300







Gösteri Kiti Gelişmiş

NCTE logolu mavi bavul
Standart sensör 2300-2.5-0-AU-0-0
NCTE yazılımı ile USB Bellek
USB Kablosu 8 Pol Serisi 2300
4 GB belleğe sahip SD Kart
Sensör Okuma kiti
